수압 대체 카트리지 소레노이드 밸브 4 방향 3 위치 수압 밸브

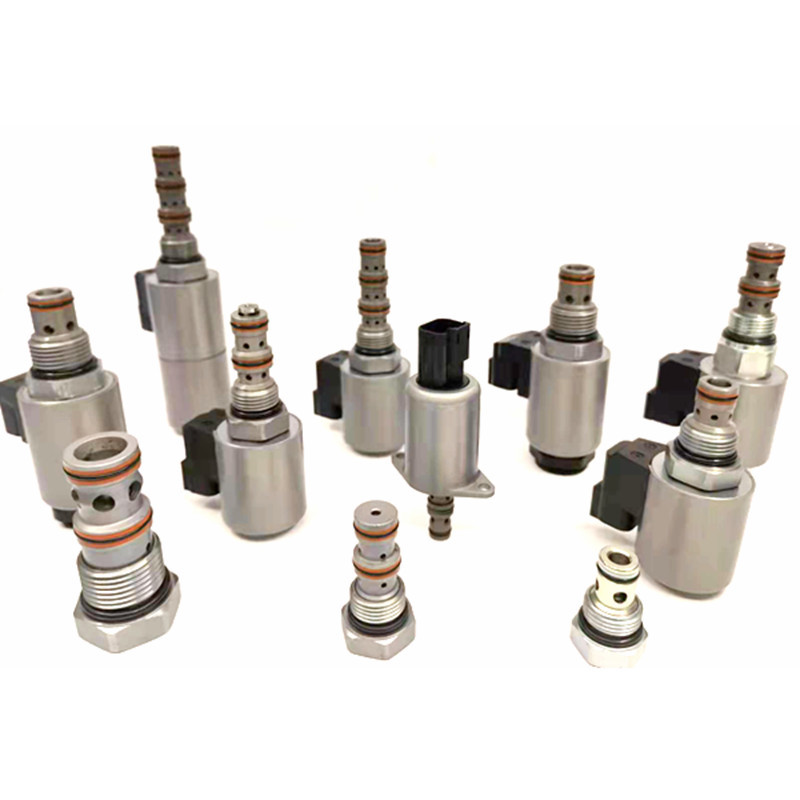

제품 사진:

KSV104754B-0-N 맞춤형 오일 포트 카트리지 유형 전자기 밸브와 4 차원 3 위치 수압 밸브

작동 원리:
전원이 꺼지면 KKSV10-4754B-0-N 실린더 오일 포트가 연결되고 3과 1이 동시에 연결됩니다.그리고 완화 고객에 따라 사용자 정의 될 수 있습니다코일 1이 활성화되면 오일이 3에서 4로, 그리고 2에서 1로 흐르게 됩니다. 코일 2가 활성화되면 오일이 3에서 2로, 그리고 4에서 1로 흐를 수 있습니다.오일 실린더의 면적 비율로 인해 작동 오일 포트의 흐름 속도가 불균형되는 오일 회로에서, 더 큰 유동률을 가진 반환 오일은 오일 포트 2로 향해야합니다. 포트 1이 완전히 압력을 가할 수 있지만 밸브 입구로 사용되지 않습니다.비상 수동 제어 옵션을 작동하는 방법: 비상 작업 중, 코일 2 (S2) 의 기능을 제어하기 위해 뭉클한 손잡이를 누르거나 코일 1 (S1) 의 기능을 제어하기 위해 뭉클한 손잡이를 당겨라.

운영

전기를 끄면 SV10-20X는 체크 밸브 역할을 하고, 1번 포트에서 2번 포트로 흐르는 것을 허용하고, 2번 포트에서 1번 포트로 흐르는 것을 차단합니다.밸브 팝펫 리프트 포트 2를 열기 위해 포트 1 흐름 경로1번 항구에서 2번 항구로의 흐름은 매우 제한되어 있습니다.

특징:
● 정렬 된 소레노이드 코일 은 연속적 인 작동 에 적합 합니다.
● 밸브 코어 와 밸브 수갑 은 단단 하게 처리 되어 오래 지속 됩니다.
● 선택적 인 코일 전압 및 종료.
● 높은 효율성 을 가진 습기 에 장착 된 구조.
● 모든 포트 는 완전 압력 을 가할 수 있다.
● 플러그인 전압 은 교환 될 수 있다.
● 긴급 수동 제어 옵션.
● 선택적 인 IP69K 방수 E형 코일.
● 융합형 coil 설계
● 산업용 보편적 밸브 구멍

제품 기술 데이터:
