큰 카트리지 소레노이드 밸브 24V 3 위치

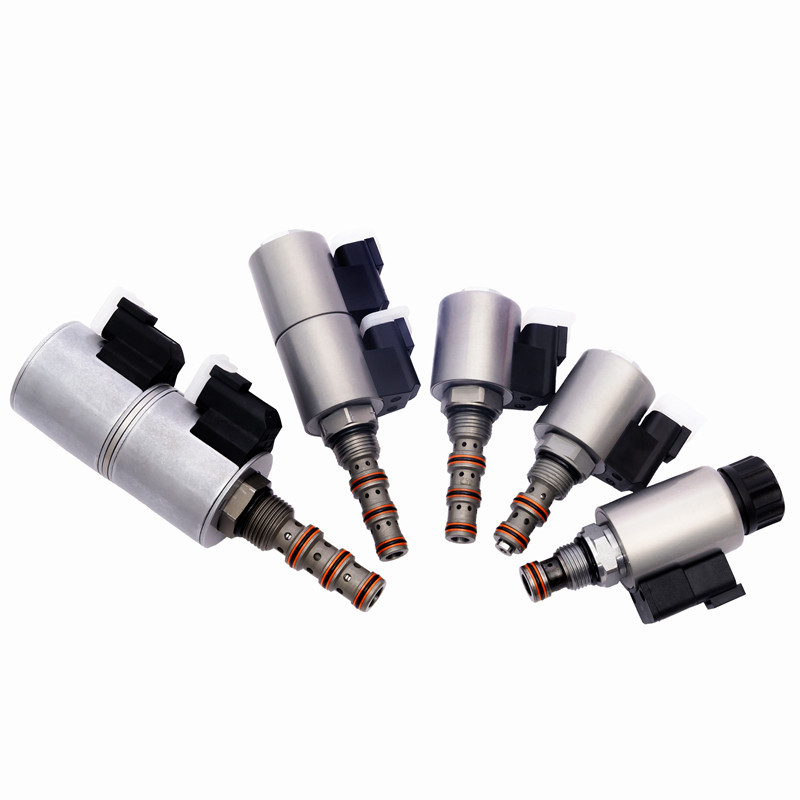

제품 사진:

KSV08-58C-0-N 큰 크기의 카트리지는 5 개의 포트 스풀 플러그와 3 개의 위치에서 작동 / 종료 제어 밸브

5방향 3포지션 전자기장 밸브는 5개의 포트와 3개의 다른 포지션을 가진 밸브의 일종이다. 일반적으로 공기 및 수압 시스템에서 액체 또는 공기의 흐름을 제어하는 데 사용됩니다.밸브는 세 가지 가능한 위치가 있습니다: 중립, 확장, 그리고 후퇴.

작동 원리:
전원이 끊어지면, KSV08-58C-0-N은 모든 석유 포트에 기름의 흐름을 멈추게 합니다. 코일 1이 전원을 공급하면, 오일은 5에서 2로 그리고 4에서 3로 흐를 수 있습니다. 코일 2가 전원을 공급하면,기름은 5에서 4까지 2에서 3까지 흐를 수 있습니다.밸브 코어가 움직이면 부하 감지기가 5번 포트에 연결됩니다.

특징:
작업 압력: 247 바 (3625 psi)
압력 저항: 350 바 (5075 psi)
흐름 속도: 최대 8L/Min와 207bar (3000 psi) 에서 최대 누출 속도는 164ml/Min입니다.
온도 범위: -40 °C ~ 120 °C, 표준 니트릴 고무 밀폐
코일의 명목 부하: 명목 전압의 85%에서 115% 범위 내에서 연속 작동 할 수 있습니다.
20 °C의 코일의 초기 전류: 표준 코일: 12 VDC, 115 VAC에서 1.2 A (전 파도 정렬)
0.13 Amps에서 E-coil: 12 VDC에서 1.4A; 24 VDC에서 0.7 Amps
최소 당기전압: 207bar (3000psi) 에서 명목값의 85%
중간: 7.4~420cSt (50~2000ssu) 사이의 점착도를 가진 광유 또는 윤활성질을 가진 합성유
밸브 구멍: VC08-5

다음은 전형적인 5면 3위 전자기장 밸브의 포트와 기능에 대한 설명입니다.

1. 공급 포트 (P): 이 포트는 압력 유체 또는 공기 공급 장치에 연결되어 있습니다. 그것은 밸브의 주요 입력 포트입니다.

2. 배기가스 포트 (E): 이 포트는 압력화 또는 배기가스가 필요할 때 밸브에서 유체 또는 공기를 방출하는 데 사용됩니다.

3.

4. 실린더 포트 (A 및 B): 이러한 포트는 일반적으로 이중 작용 실린더인 액추에이터에 연결됩니다. 포트 A는 실린더를 확장하기 위해 압력을 공급하는 확장 포트입니다.B 항구는 픽업 항구입니다, 실린더를 끌어내기 위해 압력을 공급합니다.

5.

6. 중앙 위치 (C): 이 위치는 밸브의 중립 또는 꺼진 위치입니다. 이 위치에서 A 포트와 B 포트는 차단되어 액추에 유체 또는 공기의 흐름을 방지합니다.A 포트와 B 포트 모두 배기가스 포트와 연결되어 있습니다, 실린더에 갇힌 액체 또는 공기가 방출되도록 합니다.

7.

8. 확장 위치 (E): 이 위치에서 밸브는 포트 P와 포트 A를 연결하여 압력 유체 또는 공기가 공급 포트에서 액추에이터의 확장 포트에 흐르게합니다.포트 B는 배기가스 포트와 연결되어 있습니다., 액추에이터의 내장 포트에 있는 액체 또는 공기가 방출될 수 있도록 한다.

9.

10. 후퇴 위치 (R): 이 위치에서 밸브는 포트 P와 포트 B를 연결하여 압력 유체 또는 공기가 공급 포트에서 액추에이터의 후퇴 포트에 흐르게합니다.포트 A는 배기가스 포트와 연결되어 있습니다., 액추에이터의 확장 포트에서 액체 또는 공기가 방출되도록 허용합니다.
