OEM / ODM 카트리지 소레노이드 밸브 수압 시스템 KSV10-47B-0-N

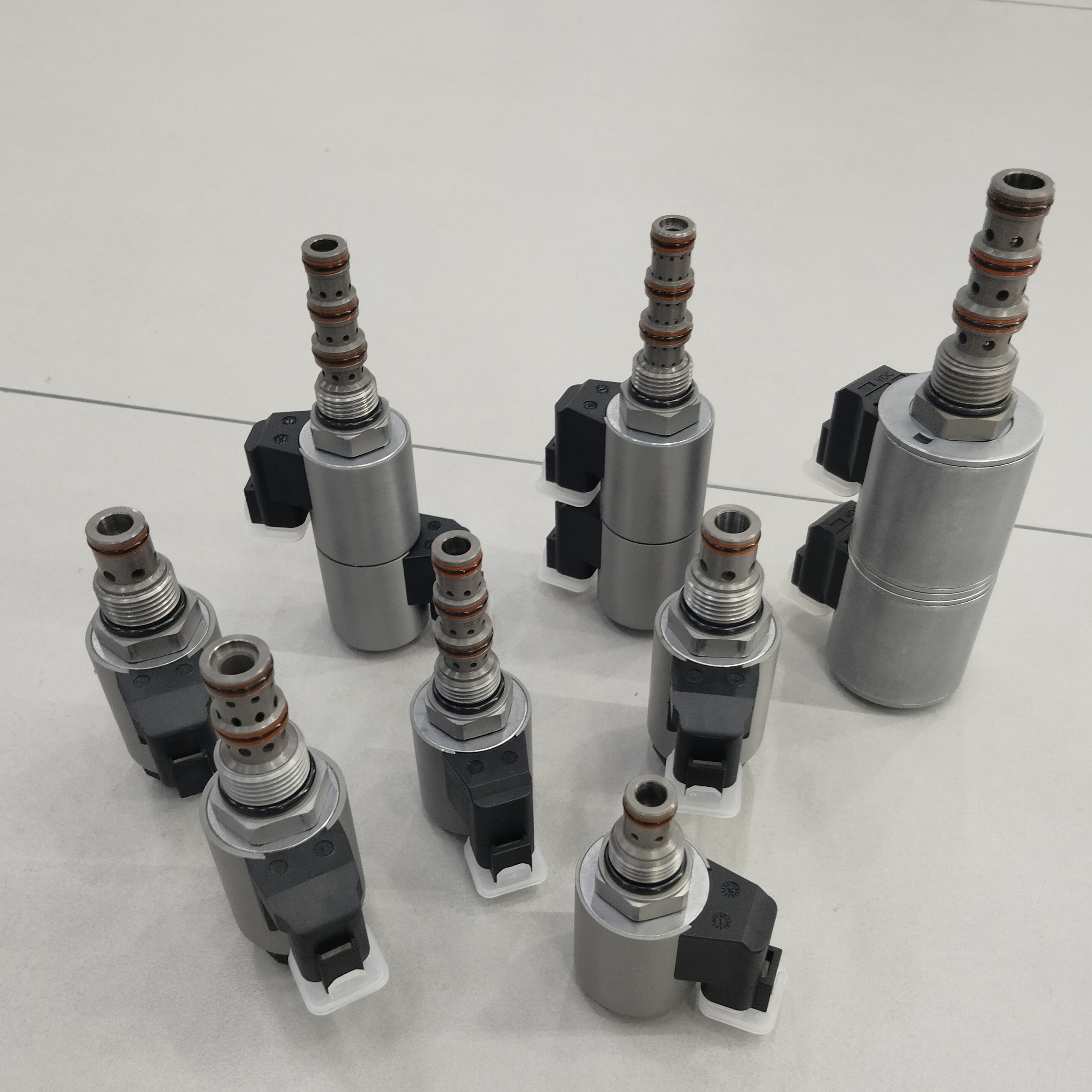

제품 사진:

KSV10-47B-0-N 지원 OEM ODM 수압 시스템 설계 수압 전자기 밸브 중국 제조

작동 원리:
전원이 꺼지면 KSV10-47B-0-N 실린더 오일 포트가 연결되고 3와 1이 동시에 연결됩니다. 코일 1이 전원을 공급하면 3에서 4로, 2에서 1으로 오일이 흐르게됩니다.코일 2가 활성화되면, 기름은 3에서 2로, 4에서 1으로 흐를 수 있습니다. 오일 실린더의 면적 비율로 인해 작동 오일 포트의 흐름 속도가 불균형되는 오일 회로에서,더 큰 유동률을 가진 반환 오일은 오일 포트 2로 향해야 합니다.. 포트 1는 완전히 압력을 가할 수 있지만 밸브 입구로 사용되지 않습니다. 비상 수동 제어 옵션을 작동하는 방법: 비상 작업 중에,코일 2 (S2) 의 기능을 제어하기 위해 구부러진 손잡이를 밀어, 또는 코일 1 (S1) 의 기능을 제어하기 위해 구부러진 손잡이를 당기십시오.

특징:
작업 압력: 240 바 (3000 psi)
압력 저항: 350 바 (5075 psi)
흐름: 최대 22.7 lpm (6 gpm) 207bar (3000 psi), 최대 328 ml/Min
온도 범위: -40°C ~ 120°C, 표준 니트릴 고무 밀폐
코일 등급 부하: 등급 전압 범위의 85%에서 115% 내에서 연속 작동
20°C의 초기 코일 전류: 표준 코일: 1.67 A 12 VDC, 115 VAC (전파 정렬)
0.18A 한 번에. E 코일: 12 VDC에서 1.7 A; 24 VDC에서 0.85 A
최소 집착 전압: 207bar (3000psi) 에서 평판 전압의 85%
중간: 7.4~420cSt (50~2000ssu) 사이의 점착성을 가진 광유 또는 윤활효과를 가진 합성유
밸브 구멍: VC10-4;

제품 기술 데이터:
