하이드라포스 소레노이드 스풀 밸브 12V 4 방향 3 위치 수압 밸브

제품 사진:

KSV10-47BL-0-N 네 개의 포트 스풀 밸브 + 두 개의 커넥터 하이드로릭 표준 밸브는 Hydraforce와 교환 할 수 있습니다

특징:
가명 압력: 315bar, 최대 압력 1 포트 210Bar,
명명 흐름: 22.7L/Min
누출 부피: 최대 328 ml/Min 210 bar
온도 범위: -40°C ~ 120°C, 표준 니트릴 고무 밀폐
코일 등급 부하: 등급 전압 범위의 80%에서 120% 내에서 연속 작동
코일 초기 전류 20°C: 타입 E 코일: 12 VDC에서 1.5 A; 24 VDC에서 0.75 A
최소 픽업 전압: 315 바에서 명소 값의 70%
중간: 7.4~420cSt (50~2000ssu) 사이의 점착성을 가진 광유 또는 윤활효과를 가진 합성유
페룰 무게: 0.33Kg, 단일 코일 무게: 0.43Kg
설치 토크: 최대 34Nm, 설치 육각형: S27
밸브 구멍: VC10-4;

작동 원리:
전원이 꺼지면 KSV10-47BL-0-N 실린더 오일 포트가 연결되고 3 및 1이 동시에 연결됩니다. 코일 1이 전원을 공급하면 3에서 4로, 2에서 1으로 오일이 흐르게됩니다.코일 2가 활성화되면, 기름은 3에서 2로, 4에서 1으로 흐를 수 있습니다. 오일 실린더의 면적 비율로 인해 작동 오일 포트의 흐름 속도가 불균형되는 오일 회로에서,더 큰 유동률을 가진 반환 오일은 오일 포트 2로 향해야 합니다.포트 1는 완전히 압력을 가할 수 있지만 밸브 입구로 사용되지 않습니다.
비상 수동 제어 옵션을 작동하는 방법: 비상 작동 중, 코일 2 (S2) 의 기능을 제어하기 위해 구부러진 손잡이를 누르십시오.또는 코일 1 (S1) 의 기능을 제어하기 위해 구부러진 손잡이를 당기는.

제품 기술 데이터:

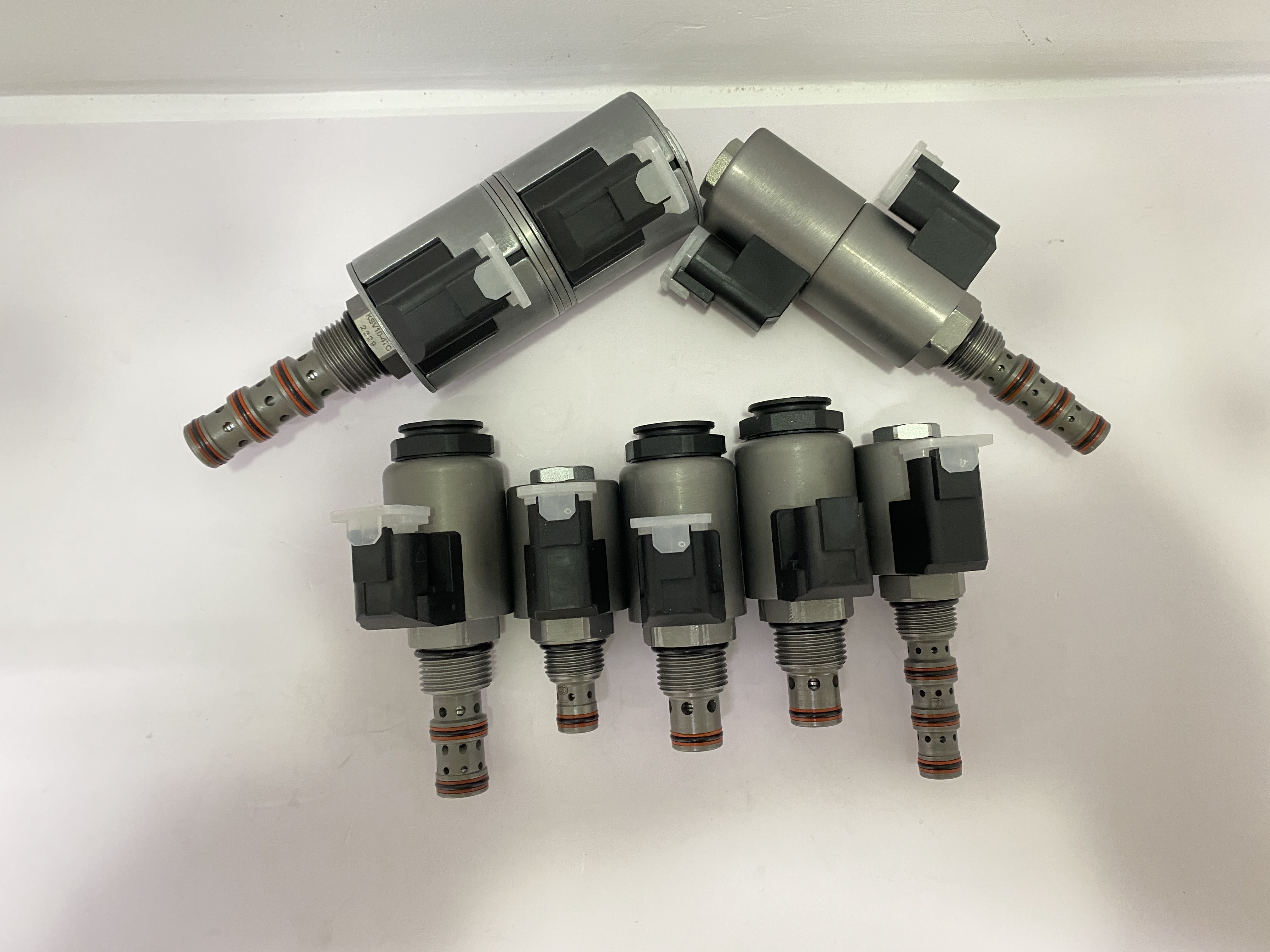

실제 제품 사진:

회사 전시회:

우리의 인증서:

제품 처리 절차:

우리의 새로운 공장과 작업장:

우리 창고:

배송:

다른 제품 시리즈, 더 자세한 내용은 저희에게 직접 연락하십시오:

수압 밸브:
