하이드라포스 3 포지션 4 웨이 스풀 솔레노이드 밸브 듀얼 코일

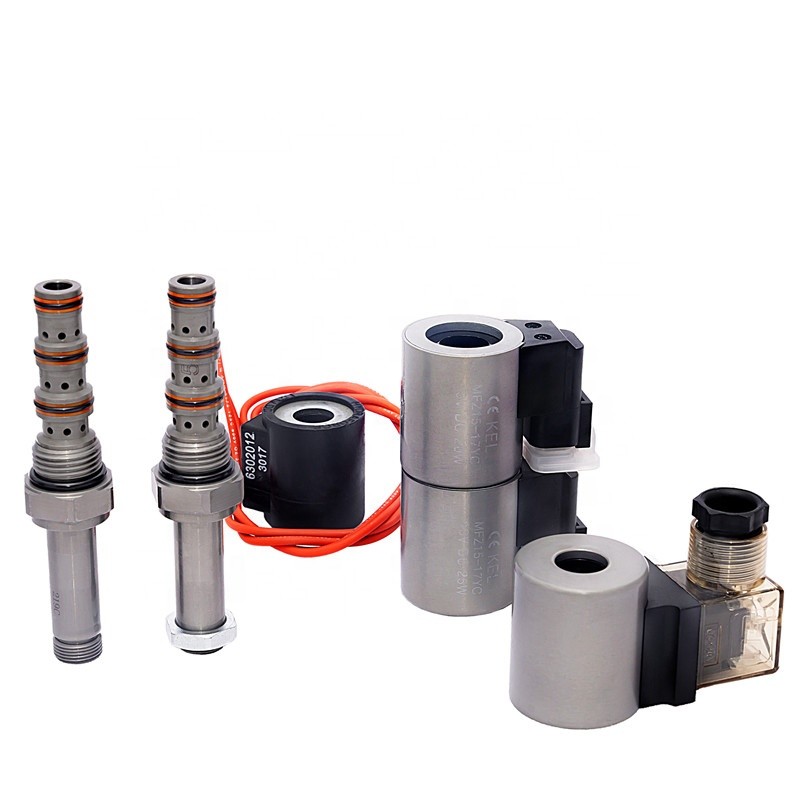

제품 사진:

KSV10-47AL-0-N Hydraforce 구멍 VC10-2 이중 코일 3 위치 4 방향 스풀 전자기 밸브

작동 원리:
전원이 꺼졌을 때, KSV10-47AL-0-N는 실린더의 오일 포트를 차단하여 오일이 3에서 1으로 흐를 수 있습니다. 코일 1이 활성화되면 오일이 3에서 2로 흐를 수 있습니다.코일 2가 활성화되면, 그것은 3에서 4로 오일 흐름을 허용하고 2에서 1로 오일 회로에서 오일 실린더의 면적 비율로 인해 작동 오일 포트의 흐름 속도가 불균형되는 경우,더 큰 유동률을 가진 반환 오일은 오일 포트 2로 향해야 합니다.. 포트 1는 완전히 압력을 가할 수 있지만 밸브 입구로 사용되지 않습니다. 비상 수동 제어 옵션을 작동하는 방법: 비상 작업 중에,코일 2 (S2) 의 기능을 제어하기 위해 구부러진 손잡이를 밀어, 또는 코일 1 (S1) 의 기능을 제어하기 위해 구부러진 손잡이를 당기십시오.

특징:
가명 압력: 315bar, 최대 압력 1 포트 210Bar,
정량 흐름: 20L/분
누출 부피: 최대 300 ml/min 210 bar
온도 범위: -40°C ~ 120°C, 표준 니트릴 고무 밀폐
코일 등급 부하: 등급 전압 범위의 80%에서 120% 내에서 연속 작동
코일 초기 전류 20°C: 타입 E 코일: 12 VDC에서 1.5 A; 24 VDC에서 0.75 A
최소 픽업 전압: 315 바에서 명소 값의 70%
중간: 7.4~420cSt (50~2000ssu) 사이의 점착성을 가진 광유 또는 윤활효과를 가진 합성유
페룰 무게: 0.33Kg, 단일 코일 무게: 0.43Kg
설치 토크: 최대 34Nm
설치 육각형: S27 / 밸브 구멍: VC10-4;

제품 기술 데이터:
