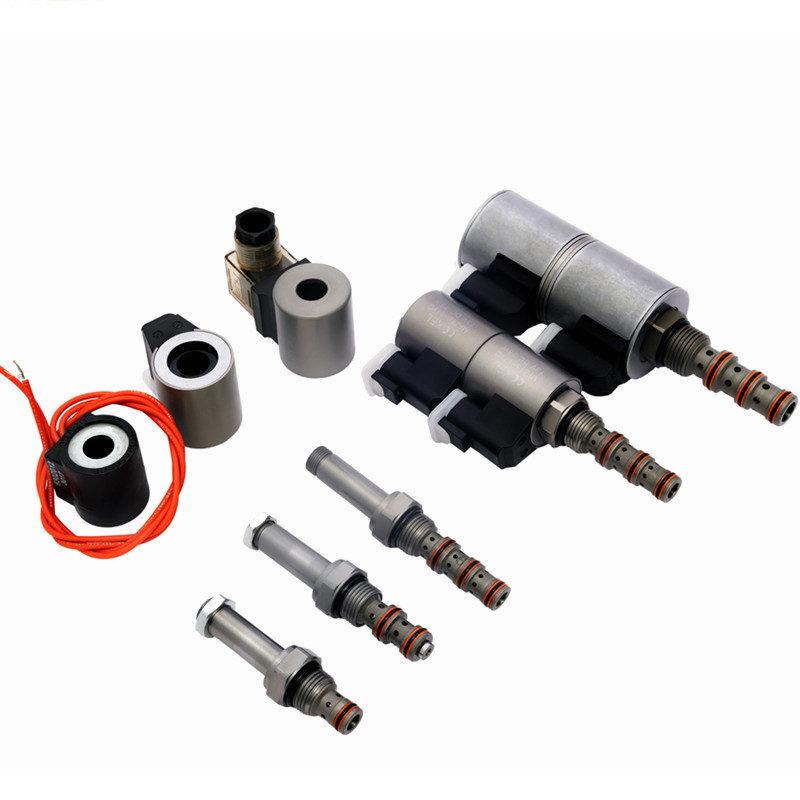

제품 사진:
KSV08-47CL-0-N 두 개의 코일 켜고 끄는 제어 4 방향 3 위치 전자기 밸브
작동 원리:
KSV08-47CL-0-N는 모든 오일 포트에 오일 흐름을 미리 설정합니다. 코일 1이 활성화되면 오일이 3에서 4까지, 그리고 2에서 1까지 흐르게됩니다. 코일 2이 활성화되면 오일 흐름을 3에서 2까지, 그리고 4에서 2까지 허용합니다.증가 된 흐름 속도와 함께 오일 반환 오일은 오일 포트 2로 향해야 합니다오일 포트 1이 완전히 압력을 가할 수 있지만 밸브의 오일 입구를 제어 할 수 없습니다. 비상 수동 제어 옵션 작동 방법: 비상 작동 중에,코일 2 (S2) 의 기능을 제어하기 위해 구부러진 손잡이를 밀어, 또는 코일 2 (S2) 의 기능을 제어하기 위해 뭉클한 손잡이를 당겨. 꽃 손잡이는 코일 1 (S1) 의 기능을 제어 할 수 있습니다.
특징:
가명 압력: 315bar, 최대 압력 1 포트 210Bar,
명명 흐름: 11.4L/Min
누출 부피: 최대 164ml/Min 210bar
온도 범위: -40°C ~ 120°C, 표준 니트릴 고무 밀폐
코일 등급 부하: 등급 전압 범위의 85%에서 115% 내에서 연속 작동
코일 초기 전류 20°C: 표준 코일: 1.67 A 12 VDC, 타입 E 코일: 1.7 12 VDC
앰퍼, 24 VDC에서 0.85 A
최소 집착 전압: 315bar의 명목값의 80%
중간: 7.4~420cSt (50~2000ssu) 사이의 점착성을 가진 광유 또는 윤활효과를 가진 합성유
무게: 0.43kg
설치 토크: 최대 27Nm, 설치 육각형: S24
밸브 구멍: VC08-4;
제품 기술 데이터:
실제 제품 사진:
회사 전시회:
우리의 인증서:
제품 처리 절차:
우리의 새로운 공장과 작업장:
우리 창고:
배송:
다른 제품 시리즈, 더 자세한 내용은 저희에게 직접 연락하십시오:
수압 밸브:
| 1형 | 솔레니드 밸브 |
| 2형 | 수동 카트리지 밸브 |
| 제3형 | 2방향 2 위치 전자기 밸브 |
| 유형 4 | 2방향 6 위치 전자기 밸브 |
| 유형 5 | 2방향 8 위치 전자기 밸브 |
| 6형 | 파일럿 오일 리소스 밸브 |
| 7형 | 폭발 방지 밸브 |
| 8형 | 평형 밸브 |
| 9형 | 체크 밸브 |
| 10형 | 수압 잠금 |
| 11형 | 밸브 분배장 |
| 유형 12 | 밸브 블록 |
방문과 조사를 환영합니다!
