스레드 카트리지는 솔레노이드 밸브 수압 이중 코일 실린더

제품 사진:

KSV08-47A-0-N 듀얼 코일 4방향 3 위치로 힌드된 켜고 끄는 제어 밸브와 함께 수압 전자기 밸브

작동 원리:
작동 원리: 전원이 끊어지면 KSV08-47A-0-N는 실린더의 오일 포트를 중지하고 오일이 3에서 1으로 흐르게합니다.기름은 3에서 2로 그리고 4에서 1으로 흐를 수 있습니다.코일 2
켜면, 오일이 3에서 4로 그리고 2에서 1으로 흐르게 합니다. 작동 오일 포트 흐름은 오일 실린더의 면적 비율에 의해 발생합니다. 불균형 오일 회로에서,큰 유동률을 가진 환원 오일은 오일 포트 2로 향해야 합니다.오일 포트 1는 완전히 압력을 가할 수 있지만 밸브의 입구 포트로 사용 할 필요가 없습니다. 비상 수동 제어 옵션 작동 방법: 비상 작업 중에,굽은 손잡이를 누르면 코일 2 (S2) 의 기능을 제어 할 수 있습니다.굽은 손잡이를 당기는 것은 코일 1 (S1) 의 기능을 제어 할 수 있습니다.

특징:
작업 압력: 210 바 (3000 psi)
압력 저항: 350 바 (5075 psi)
흐름 속도: 최대 11.4L/min 및 207bar (3000 psi) 에서 최대 누출 속도는 278ml/Min입니다.
온도 범위: -40 °C ~ 120 °C, 표준 니트릴 고무 밀폐
코일의 명목 부하: 명목 전압의 85%에서 115% 범위 내에서 연속 작동 할 수 있습니다.
20 °C의 코일의 초기 전류: 표준 코일: 12 VDC, 115 VAC에서 1.2 A (전 파도 정렬)
0.13 Amps에서 E-coil: 12 VDC에서 1.4A; 24 VDC에서 0.7 Amps
최소 당기전압: 207bar (3000psi) 에서 명목값의 85%
중간: 7.4~420cSt (50~2000ssu) 사이의 점착도를 가진 광유 또는 윤활성질을 가진 합성유
밸브 구멍: VC08-4

제품 기술 데이터:

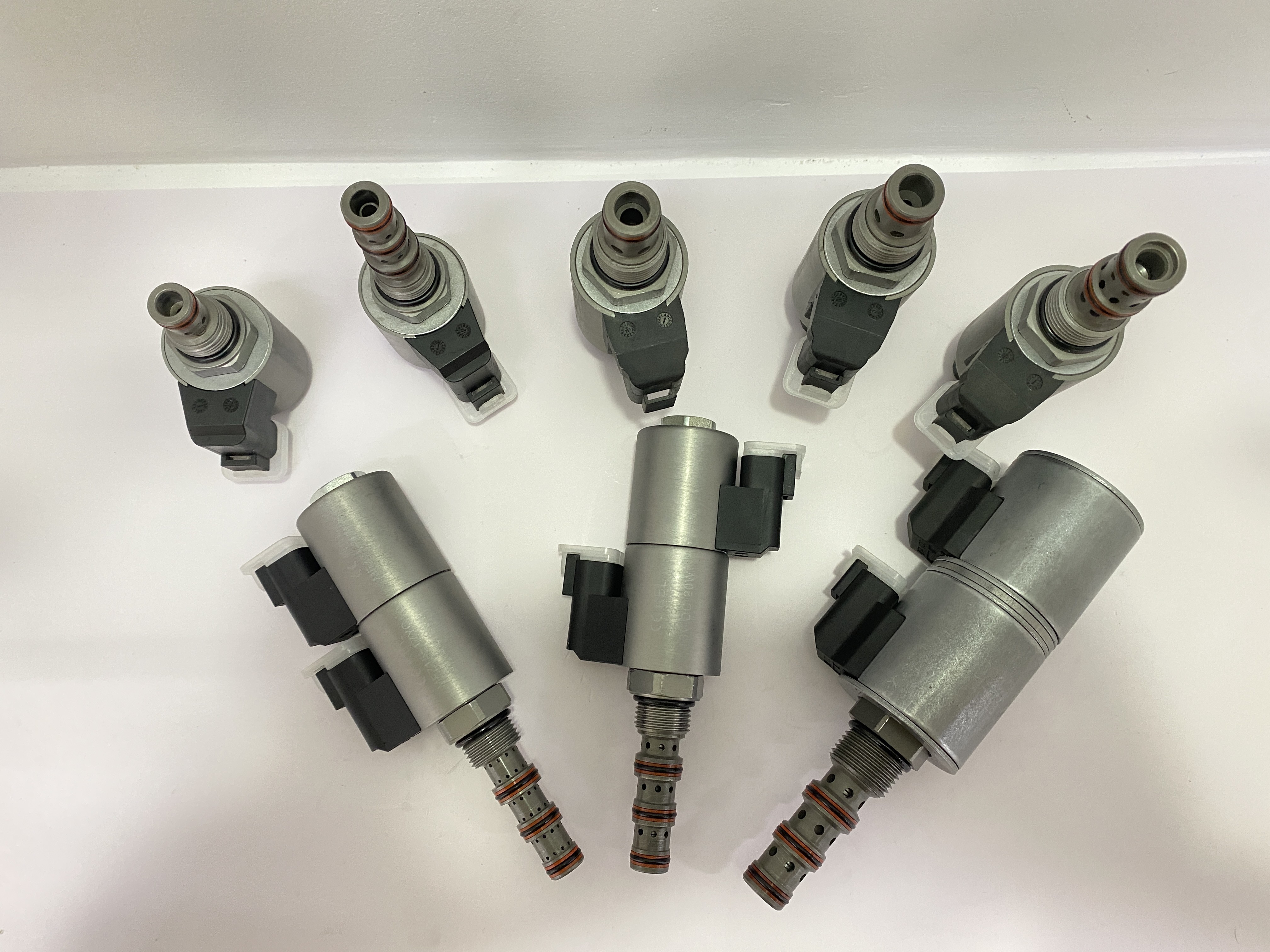

실제 제품 사진:
