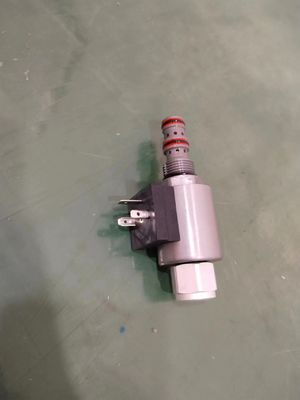

제품 사진:
설명:
2 방향 2 위치 압력 완화 비례 밸브 KTS38-21-0-N 조종 제어 밸브에 대한 역 비례 넘치는 밸브
스레드 플러그인, 단일 단계, 좌석 밸브 압력 완화 밸브, 가변 전기를 이용
입력값은 지정된 범위 내에서 지속적인 조정을 달성 할 수 있습니다. 출력 압력과 DC
현재 입력량은 역비례적입니다.
제품 기술 데이터:
실제 제품 사진:
회사 전시회:
우리의 인증서:
제품 처리 절차:
우리의 새로운 공장과 작업장:
우리 창고:
배송:
다른 제품 시리즈, 더 자세한 내용은 저희에게 직접 연락하십시오:
수압 밸브:
1. 구제 밸브:
압력 완화 밸브는 일반적으로 압력 선과 탱크 사이에 유도되어 설치됩니다.
구제 밸브는 일반적으로 다음과 같이 사용되는 압력 조절 장치의 닫힌 요소입니다.
- 회로에서의 압력을 설정 값으로 제한합니다.
- 다른 요소 (펌프, 실린더, 모터, 다른 밸브) 를 손상시킬 수있는 압력 피크로부터 보호합니다.
압력 설정이 달성되면 구제 밸브는 설치 된 라인을 탱크에 연결하여 라인의 설정 값을 초과하는 것을 피합니다.
HBS 구제 밸브는 두 가지 버전으로 제공됩니다.
- 직접;
- 조종해
더 큰 흐름을 위해서는 조종 밸브를 사용하는 것이 더 낫습니다. 왜냐하면 직접 밸브는 더 큰 몸과 더 큰 스프링을 사용해야 하기 때문에 번거로운 문제를 야기합니다.어려움 설정 및 반응 느림.
또한, HBS 압력 완화 밸브는 다음과 같이 될 수 있습니다.
- 단, 회로의 한 선에 압력을 조절하기 위해.
2- 릴리프 줄여기 밸브:
압력 절감 밸브는 주 구제 밸브에 의해 제어 된 회로의 입력 압력에 비해 부도 회로의 일부에서 압력을 낮추기 위해 사용됩니다. 따라서,2개 이상의 실린더를 가진 회로에서, 이들 중 일부는 주요 구제 밸브에 설정된 압력보다 낮은 압력에서 작동해야합니다. 이 유형의 밸브를 사용하여 작동 압력을 필요한 값으로 낮추는 것이 가능합니다.일반적으로 열린 밸브가, 부속 가닥의 압력이 조정 스프링으로 설정 된 값을 초과 할 때, 원통 스풀을 통해 주요와 부속 가닥 사이의 기름 흐름을 차단합니다.이쪽으로, 당신은 질식 생성, 출력에서 압력을 줄여, 제한을 보장하고 낮은 압력 유지.
3.차례 밸브:
시퀀스 밸브는 정해진 압력 값이 도달하면 열리는 요소이며, 유체가 회로의 다른 부분으로 통과 할 수 있습니다.따라서 열은 기존 상류 압력에 달려 있습니다.열기를 일으키는 회로에서의 압력은 밸브가 열렸을 때 설정 값과 같게 유지됩니다.
압력이 설정 압력 값 아래로 떨어지면 밸브가 닫습니다.
4- 조종사 작동 체크 밸브:
파일럿 작동 체크 밸브는 일반적으로 한 방향으로 자유로운 흐름을 허용하고 반대 방향으로 유체를 중지하는 데 사용됩니다. 파일럿 압력이 적용되지 않는 한 (Ppil) 회로의 다른 라인.
그들은 동적 제어 또는 낮추기 제어를 위해가 아니라 부하의 정적 잠금을 보장하는 데 사용될 수 있습니다.
제한 밸브와 결합하여 사용하는 경우, 이러한 밸브는 밸브와 스풀 밸브 사이에 설치되지 않고, 가동기와 파일럿 조작 밸브 사이에 장착하는 것이 좋습니다.제한 장치에서 생성되는 역압이 밸브에 가해지는 파일럿 압력에 대항하여 작동하도록.
5오버센터 밸브:
단일 오버센터 밸브 인라인:
단일 OVC 밸브 플랜지
두 개의 오버센터 밸브
두 개의 OVC 밸브
재생력 있는 이중 OVC
재생 회로에서, 실린더의 막대 쪽의 액체는 실린더의 피스톤 쪽으로 보내지며, 일반적으로 저수지에 운반되는 액체를 재생합니다.피스톤 쪽에서, 막대 옆에서 오는 흐름은 펌프에서 오는 흐름에 추가됩니다, 피스톤 회전량의 눈에 띄는 증가
이 솔루션은 펌프 흐름을 증가시키지 않고 더 낮은 출력 도동 시간이 필요할 때 실린더를 제어하는 데 사용됩니다.
6발굴기용 밸브:
토양 이동 기계용 밸브
그들은 발굴기 기계에 사용하기에 적합합니다.
그들은 부하의 낮추기를 제어하는 데 사용되며 파일럿 압력은 분산 부위가 없기 때문에 스프링 전 부하와 피스톤 부위에만 달려 있습니다.
파일럿 압력은 일반적으로 주 스풀 밸브를 작동시키는 조작 장치 압력에서 동시에 달성됩니다.
이러한 밸브에 대한 파일럿 비율을 결정하는 것은 불가능합니다. 그들은 밀폐 펌프와 동축 될 수있는 차단 밸브로 구성됩니다.파일럿 피스톤 및 보조 구제 밸브, 과부하 피크를 차단하기 위해.
밀폐 플링거는 구제 밸브에 의해 다운로드 된 압력으로 조종됩니다. 밸브는 V2 라인에서 어떤 역 압력에도 영향을받지 않습니다. 조작기의 손상이있는 경우,부하의 낮추는 것은 수동으로 수행 할 수 있습니다., 적절한 수동 조종 스ikulu에 작동합니다.
라인 T는 저수지로 연결되어야 하고 역압이 없어야 합니다.
7모터용 밸브:
오버센터 밸브는 액추에이터의 한 방향의 정지 및 움직임을 제어하기 위해 사용된다 (일체 오버센터 밸브) 또는 두 방향 (두 개의 오버센터 밸브).
기능:
- 부하 하락 제어: 부하 하락은 다른 라인에서 조종 압력이있을 때만 가능합니다.이 작업은 캐비테이션 문제를 방지하는 실린더의 기름 공급을 보장;
- 압력 설정 값에서 압력 완화, 충격 또는 과부하로 인한 압력 피크에 대한 압력 완화- 펌프가 작동하지 않거나 방향 밸브가 중립 위치에 있을 때 흐름 (그리고 부하) 의 정지;
- 압력 하락을 줄이는 부하를 들어 올리는 자유 흐름
그들은 아래와 같이 배치되는 몸으로 구성됩니다.
- 체크 밸브: 한 방향으로만 흐를 수 있습니다.
- 파일럿 피스톤: 수리 밸브의 점진적인 개방을 제어 할 수 있습니다.
- 구제 밸브: 작동 장치의 최대 압력을 제한 할 수 있습니다. 그것은 부하를 억제하고 조종 신호로 밸브를 열 때 그 낮출을 제어합니다.
8큰 크레인용 밸브
9회전 제어 밸브:
스윙 제어 밸브
이 밸브는 매달린 부하의 회전을 위해 실린더와 수압 모터의 정지 및 움직임을 제어하는 데 사용됩니다.두 회전 방향의 대칭 용량은이 응용 프로그램에 대한 모터와 실린더의 전형적입니다.
밸브는 다음과 같이 구성될 수 있습니다.
- 이중 횡단 완압 밸브: 과도한 부하 또는 충격으로 인해 시스템 구성 요소에 손상을 줄 수있는 모든 압력 피크를 제어합니다.
- 이동 속도 조절 밸브: 이 작업에 제한 체크 밸브 또는 압력 보상 흐름 조절 밸브가 사용됩니다.
- 로드 홀드 밸브: 이 작업에 오버센터 밸브 또는 체크 밸브가 사용됩니다.
- 압력 선택 밸브가 가장 높은 압력 쪽에서 신호를 수신합니다.
10펌프 펌프:
튜브 차단 밸브
이것은 실린더 연결에 설치 된 밸브입니다. 그들의 기능은 튜브가 깨지면 유체의 출구를 막는 것입니다. 흐름이 갑자기 증가하면 (반응 흐름),밸브가 닫히고 흐름을 중지, 부착 순간에 있던 위치를 유지 하려면 부하를 보장 합니다.
설정 압력은 판과 밸브 몸 사이의 간격 T를 조정하여 얻습니다.
요청에 따라 이러한 밸브는 닫기판에 캘리브레이트 구멍을 장착하여 부하의 낮추기를 제어하거나 흐름을 조금 벗어나는 파이프에 유체 폭발을 피합니다.그들은 또한 이미 강철 장갑 내부에 설치되어 있습니다.
반응 흐름의 설정 값은 또한 유체의 점도에 달려 있습니다. 그런 다음 밸브를 30°C의 온도로 설정하는 것이 좋습니다.밸브 설정 흐름 값보다 낮은 흐름을 중지, 반대로, 30°C 이상에는 설정 흐름 값을 초과하는 흐름을 중지합니다.
11셔틀 밸브:
이 밸브는 A와 B 라인 사이의 더 높은 압력을 선택하여 C 포트에 신호를 보내 아래쪽으로 가는 길을 차단합니다.
그들은 일반적으로 부정적인 수압 브레이크와 같은 보조 기능 또는 원격 압력 감지 라인을 구동하는 데 사용됩니다.연속으로 다양체에서 그들은 로드 감지 시스템에 회로의 최대 압력을 운전.
12.류 제한 밸브:
흐름 제한 밸브 는 주 파이프 의 제한 을 통해 흐름을 조절 할 수 있다. 과도 한 유체는 항상 입구 파이프 에 설치 된 구제 밸브 에 의해 다운로드 된다.
그들은 에너지 소모와 열 증가에 책임이 있습니다. 그것은 액체의 최대 온도를 제한하기 위해 열 교환기를 설치하는 것을 제안 할 수 있습니다.
그들은 과도한 흐름이 매우 제한되거나 낮은 주파수 응용에서 권장됩니다. 그렇지 않으면 압력 보상 흐름 조절기의 사용이 제안됩니다.
13- 밸브 확인
이 밸브는 한 방향으로의 자유로운 흐름을 허용하고 반대 방향으로의 흐름을 멈추게 합니다.
그들은 스틸로 만들어진 육각형 몸으로 만들어졌으며, 튜브와 함께 설치 할 수 있습니다.
그들은 3 가지 다른 설정 값으로 제공됩니다: 0.5 바, 2 바, 5 바. 다른 설정도 가능합니다.
143면 흐름 조절기
이 밸브는 펌프 속도의 함수인 흐름이 회로 자체가 요구하는 흐름보다 높을 수 있는 회로에서 흐름을 조절하는 데 사용됩니다.밸브는 압력 보상 및 흐름은 액추에터의 작업 압력에 영향을 받지 않는 일정한 값에 조정 될 수 있습니다반대 방향으로 흐름 조절기는 일반적인 제한 장치와 같은 역할을 합니다.
15. 흐름 분리기 / 흐름 결합기
이 밸브는 하나의 선에서 오는 흐름을 서로 동등하거나 비례한 2개의 흐름을 나누고, 출구 흐름을 나누는 비율은 밸브 내부 구멍의 지름에 따라,따라서 흐름 분할은 조절되지 않습니다..
보통 이 밸브는 다음 상황 에서 사용 됩니다:
- 두 개의 액추어터 (동일한 차원, 같은 펌프에서 공급, 같은 방향 밸브에 의해 제어, 그들 사이의 딱딱한 연결 없이) 는 동시에 움직여야 합니다.각각 다른 것 위에 작동 하는 부하에 영향을 받지 않고
- 같은 부하에 연결된 두 선형 동작기의 동기화 출구 운동 (예를 들어 부하 플랫폼, 스카폴드 등)
16- 디버터 밸브
이 밸브는 수동으로 작동하여 입구 흐름을 다른 출구로 돌립니다.
다음과 같은 모델이 있습니다:
- 5방향-8 위치 디버터
- 9방향-8 위치 디버터
- 8 방향 2 위치 디버터
- 3방향 2 위치 디버터
- 4 방향 2 위치 리리프 밸브와 함께 하나의 라인
- 4 방향 2 위치 디버터와 완압 밸브와 한 선에 보상 흐름 조절기.
모든 밸브는 강철 소매체로 생산됩니다.
HBS는 입력 흐름을 다른 출구로 전환하는 데 사용되는 특수 수동 변압기를 제공합니다. 예를 들어,승강기 (크레인) 의 안정 실린더의 위치와 움직임을 제어하기 위해이중 제어로 기계의 양쪽에서 작업 할 수 있습니다.
17끝 스위치 밸브
이 밸브는 2 방향 2 위치 밸브입니다. 둘 다 정상 개방 또는 정상 폐쇄. 이들은 작동 장치가 작동 할 때 활성화되는 기계적 항목에 의해 제어됩니다.
정해진 위치에 도달하면 흐름을 차단하거나 허용합니다.
18특수 밸브:
이 섹션에서는 다양한 응용 용도에 대한 다양한 밸브를 제공합니다.
- 2방향 2 위치 스위치;
- 3방향 2 위치 스위치;
- 비상 시스템용 배하 밸브
- 고저압 배제 밸브
- 특수용 회전 조절 밸브
- 쓰레기 압축기용 통합 블록
- 파일럿 조작된 배하 밸브
- 부하 조절 시스템에 대한 순차 밸브
- 부하 제어 시스템용 통합 블록
- 틱 아웃 펌프가 있는 통합 블록
- 폐쇄 회로 수정 시스템용 정화 밸브
- 안티 캐비테이션 밸브
| 1형 | 솔레니드 밸브 |
| 2형 | 수동 카트리지 밸브 |
| 제3형 | 2방향 2 위치 전자기 밸브 |
| 유형 4 | 2방향 6 위치 전자기 밸브 |
| 유형 5 | 2방향 8 위치 전자기 밸브 |
| 6형 | 파일럿 오일 리소스 밸브 |
| 7형 | 폭발 방지 밸브 |
| 8형 | 평형 밸브 |
| 9형 | 체크 밸브 |
| 10형 | 수압 잠금 |
| 11형 | 밸브 분배장 |
| 유형 12 | 밸브 블록 |
